EA系列圆型振动本体
广泛对应微小、精密工件。
具有100〜180Hz的高振动频率和0.6mm的小振幅，是适用于10mm以下的微小、精密工件的最佳系列。
Bowl直径对应范围为150〜700mm，实现了高度可信的工件搬运。
通过可变频控制器的标准装备从而无需调整板弹簧。在新设计中，无论是安装，位置调整还是bowl的安装实行了简单化操作。同时实现了小型化。变得更容易使用。通过零件供料机，线性供料机，控制器的成套使用。实现了以最佳的相配度来达到最佳系统的效果。EA/ER系列拥有足够地产品阵容来对应从小型到大型的工件。能够及时对应各产品的用途及产品生产的需求。
规 格
|
型 号
|
EA-15B
|
EA-20B
|
EA-25
|
EA-30
|
EA-38
|
EA-45
|
|
驱动单元外径(mm)
|
160
|
210
|
260
|
310
|
390
|
460
|
|
驱动单元高度(mm)
|
130
|
155
|
190
|
220
|
260
|
280
|
|
驱动单元净重(kg)
|
8.5
|
17
|
30
|
48
|
81
|
115
|
|
板弹簧安装角度(度)
|
15
|
|
额定电压(V)
|
200(*1)
|
|
额定电流(A)
|
0.4
|
0.8
|
1.5
|
2.0
|
2.5
|
3.0
|
|
振动频率(Hz)
|
100〜180
|
|
未加工Bowl直径(mm)(圆筒)
|
150
|
200
|
250
|
300
|
375
|
450
|
|
最大Bowl直径(mm)(圆筒)
|
250
|
320
|
420
|
500
|
600
|
700
|
|
最大振幅(mm)
(标准圆筒Bowl外围)
|
0.6
|
0.8
|
|
最大装载重量(kg)
(工件+Bowl净量)
|
2.3
|
4
|
8
|
12.5
|
17
|
26
|
|
电源线横截面积(mm2)
|
0.75×3芯
|
1.25×3芯
|
|
适用控制器
|
AC 200V
|
C10-1VF/1VFEF
|
C10-3VF/3VFEF
|
|
AC 100V
|
C10-1VF/1VFEF+C10-TR
|
C10-3VF/3VFEF+C10-TR
|
备注：*1. 使用AC100V电源，使用C10-TR型变压器（单独销售）。
EA/ER系列结构图
外形尺寸图

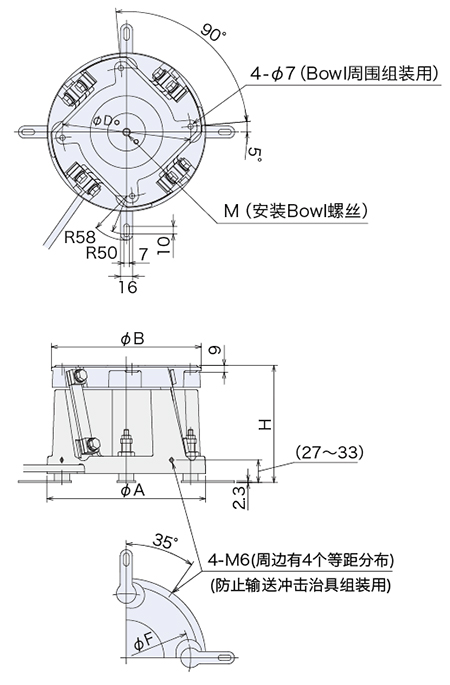

EA-15B/20B
尺寸表 单位：mm
|
型 号
|
H
|
φA
|
φB
|
M
|
φF
|
|
EA-15B
|
130～133～136
|
165
|
150
|
M8
|
130
|
|
EA-20B
|
152～155～158
|
210
|
200
|
M10
|
170
|
外形尺寸图

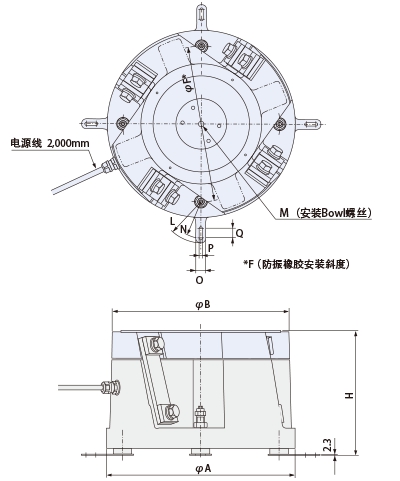

EA-25/30/38/45
尺寸表 单位：mm
|
型 号
|
H
|
φA
|
φB
|
M
|
φF
|
L
|
N
|
O
|
P
|
Q
|
|
EA-25
|
190～193～196
|
260
|
250
|
M12
|
216
|
58
|
50
|
16
|
7
|
10
|
|
EA-30
|
220～225～230
|
310
|
300
|
M12
|
252
|
85
|
75
|
20
|
7
|
20
|
|
EA-38
|
260～265～270
|
390
|
375
|
M16
|
324
|
85
|
75
|
20
|
7
|
20
|
|
EA-45
|
280～285～290
|
460
|
450
|
M16
|
390
|
85
|
75
|
20
|
7
|
20
|
