ER系列圆型振动本体
更稳定供给从小型到大型的工件。
具有50〜90Hz的低振动频率和1.2mm的大振幅，是适用于10mm以上的小型到大型工件的最佳系列。
Bowl直径对应范围为250〜1100mm，发挥强有力的性能。
规 格
|
型 号
|
ER-25B
|
ER-30B
|
ER-38B
|
ER-45B
|
ER-55B
|
ER-65B
|
ER-75B
|
|
驱动单元外径(mm)
|
260
|
310
|
390
|
460
|
560
|
660
|
760
|
|
驱动单元高度(mm)
|
198
|
225
|
264
|
286
|
321
|
321
|
321
|
|
驱动单元净重(kg)
|
30
|
47
|
81
|
115
|
160
|
200
|
260
|
|
板弹簧安装角度(度)
|
20
|
|
额定电压(V)
|
200(*1)
|
|
额定电流(A)
|
1.0
|
1.5
|
2.0
|
2.5
|
5.0
|
5.0
|
5.0
|
|
振动频率(Hz)
|
50〜90
|
|
未加工Bowl直径(mm)(圆筒)
|
250
|
300
|
375
|
450
|
550
|
650
|
750
|
|
最大Bowl直径(mm)(圆筒)
|
420
|
500
|
600
|
700
|
830
|
980
|
1130
|
|
最大振幅(mm)(标准圆筒Bowl外围)
|
1.2
|
1.4
|
|
最大装载重量(kg)(工件+Bowl净量)
|
8
|
12.5
|
17
|
26
|
70
|
85
|
125
|
|
电源线横截面积(mm2)
|
0.75×3芯
|
1.25×3芯
|
2.0×3芯
|
|
适用控制器
|
AC 200V
|
C10-1VF/1VFEF
|
C10-3VF/3VFEF
|
C10-5VF/5VFEF
|
|
AC 100V
|
*2
|
C10-3VF/3VFEF+C10-TR
|
—
|
备注：*1. 使用AC100V电源，使用C10-TR型变压器（单独销售）。

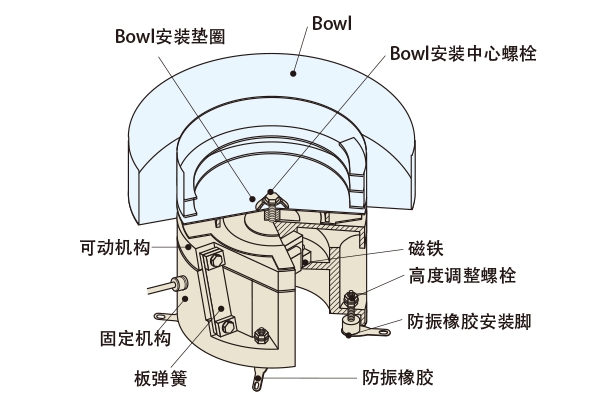

EA/ER系列结构图

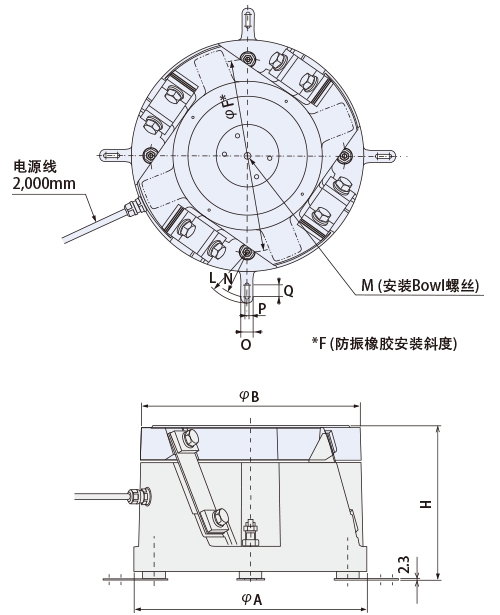

外形尺寸图
ER-25B/30B/38B/45B
尺寸表 单位：mm
|
型 号
|
H
|
φA
|
φB
|
M
|
φF
|
L
|
N
|
O
|
P
|
Q
|
|
ER-25B
|
194～198～202
|
260
|
250
|
M12
|
216
|
58
|
50
|
16
|
7
|
10
|
|
ER-30B
|
218～225～232
|
310
|
300
|
M12
|
252
|
85
|
75
|
20
|
7
|
20
|
|
ER-38B
|
257～264～271
|
390
|
375
|
M16
|
324
|
85
|
75
|
20
|
7
|
20
|
|
ER-45B
|
280～286～292
|
460
|
450
|
M16
|
390
|
85
|
75
|
20
|
7
|
20
|

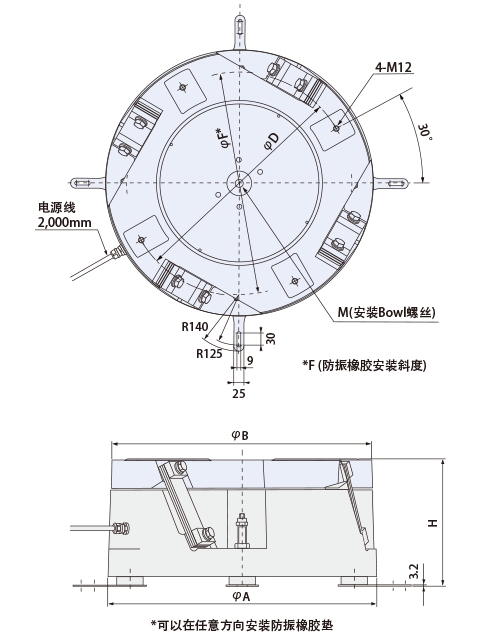

外形尺寸图
ER-55B/65B
尺寸表 单位：mm
|
型 号
|
H
|
φA
|
φB
|
φD
|
M
|
φF
|
|
ER-55B
|
312～321～330
|
560
|
550
|
460
|
M20
|
450
|
|
ER-65B
|
312～321～330
|
660
|
650
|
580
|
M20
|
550
|

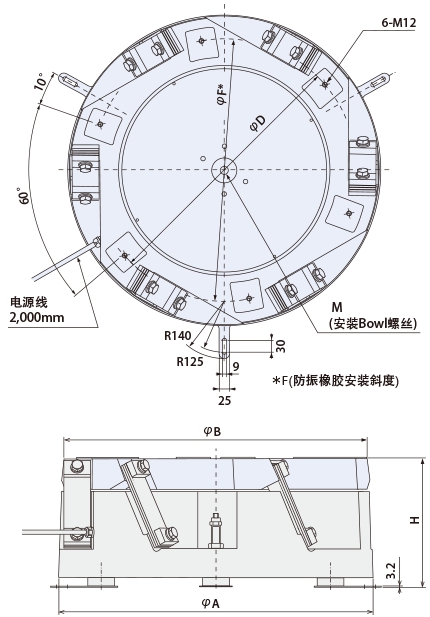

外形尺寸图
ER-75B
尺寸表 单位：mm
|
型 号
|
H
|
φA
|
φB
|
φD
|
M
|
φF
|
|
ER-75B
|
312〜321〜330
|
760
|
750
|
640
|
M20
|
640
|
