驱动部分规格
|
型 号
|
DMS-15C
|
DMS-20C
|
DMS-25C
|
DMS-30C
|
DMS-38C
|
DMS-45C
|
|
驱动部分外径(mm)
|
φ160
|
φ210
|
φ260
|
φ310
|
φ390
|
φ460
|
|
驱动部分高度(mm)
|
130
|
150
|
185
|
220
|
250
|
265
|
|
驱动部分净重(kg)
|
7
|
14
|
25
|
40
|
70
|
110
|
|
额定电压(V)
|
200
|
|
额定电流(A)
|
水平
|
0.18
|
0.3
|
0.6
|
2.0
|
2.0
|
2.0
|
|
垂直
|
0.18
|
0.3
|
0.3
|
0.8
|
0.8
|
2.0
|
|
振动频率(HZ)
|
100〜180
|
70〜110
|
|
未加工Bowl直径 (mm)(圆筒)
|
φ150
|
φ200
|
φ250
|
φ300
|
φ375
|
φ450
|
|
最大Bowl直径 (mm)(圆筒)
|
φ250
|
φ320
|
φ400
|
φ500
|
φ600
|
φ700
|
|
最大振幅 (mm)
（未加工圆筒Bowl外围）
|
水平
|
0.6
|
1.0
|
|
垂直
|
0.13
|
0.3
|
|
最大装载净重(kg)
(工件+Bowl的净重)
|
2.3
|
4
|
8
|
12.5
|
17
|
26
|
|
电源线横截面积 (mm2)
|
0.75×5芯
|
|
适用控制器
|
C10-4DM
|

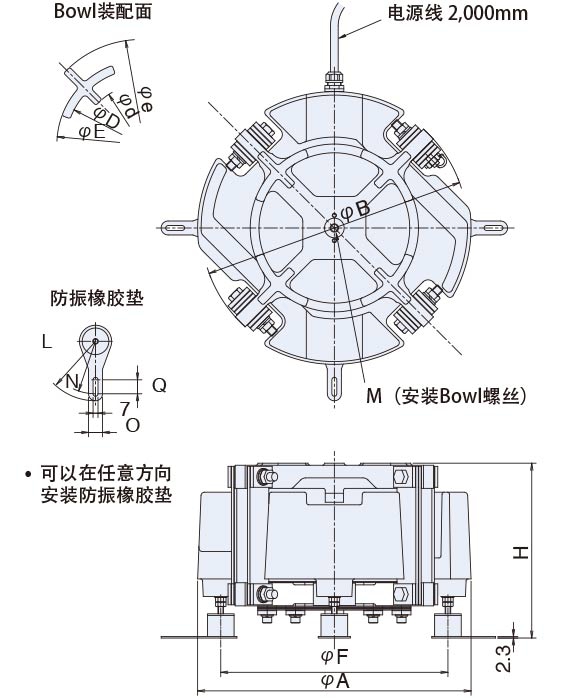

外形尺寸图
DMS-15C/20C
尺寸表 单位：mm
|
型 号
|
H
|
φA
|
φB
|
M
|
φD
|
φE
|
φF
|
φd
|
φe
|
|
DMS-15C
|
127～130～133
|
160
|
150
|
M8
|
72
|
94
|
130
|
50
|
120
|
|
DMS-20C
|
147～150～153
|
210
|
200
|
M10
|
100
|
130
|
170
|
70
|
160
|
外形尺寸图
DMS-25C/45C
尺寸表 单位：mm
|
型 号
|
H
|
φA
|
φB
|
M
|
φF
|
L
|
N
|
O
|
Q
|
φD
|
φE
|
φd
|
φe
|
|
DMS-25C
|
182～185～188
|
260
|
250
|
M12
|
216
|
58
|
50
|
16
|
10
|
140
|
160
|
100
|
200
|
|
DMS-30C
|
215～220～225
|
310
|
300
|
M12
|
252
|
85
|
75
|
20
|
20
|
172
|
192
|
140
|
240
|
|
DMS-38C
|
245～250～255
|
390
|
380
|
M16
|
324
|
85
|
75
|
20
|
20
|
215
|
240
|
170
|
300
|
|
DMS-45C
|
260～265～270
|
460
|
450
|
M16
|
390
|
85
|
75
|
20
|
20
|
270
|
300
|
210
|
350
|
