DM系列双动作圆型振动本体
DM系列
低噪音、顺畅地搬运供给。
• 由于可以在最小限度内设定垂直振幅，所以工件的跳动变得极小。因此即使是薄型的工件也可顺畅地搬运。
• 工件与轨道之间的冲击小，像在轨道面上滑动一样地搬运，所以非常安静。
驱动部分规格
|
型 号
|
DM-30C
|
DM-38C
|
DM-45C
|
DM-65C
|
|
驱动部分外径(mm)
|
φ310
|
φ390
|
φ460
|
φ670
|
|
驱动部分高度(mm)
|
290
|
295
|
365
|
572.5
|
|
驱动部分净重(kg)
|
55
|
80
|
140
|
320
|
|
额定电压(V)
|
200
|
|
额定电流(A)
|
水平
|
2.0
|
2.0
|
4.0
|
4.0
|
|
垂直
|
0.8
|
0.8
|
2.0
|
2.0
|
|
振动频率(Hz)
|
70〜110
|
30〜40
|
|
未加工Bowl直径（圆筒） (mm)
|
φ300
|
φ375
|
φ450
|
φ650
|
|
最大Bowl直径（圆筒） (mm)
|
φ500
|
φ600
|
φ700
|
φ1000
|
|
最大振幅(mm)（未加工圆筒Bowl外围）
|
水平
|
1.8
|
2.0
|
4.0
|
|
垂直
|
0.3
|
1.0
|
|
最大装载净重（工件+Bowl的净重） (kg)
|
9.2
|
17.0
|
27.5
|
70.0
|
|
电源线横截面积(mm2)
|
0.75×5芯
|
|
适用控制器
|
C10-4DM
|
外形尺寸图
DM30C～45C
尺寸表 单位：mm
|
型 号
|
H
|
φA
|
B
|
M
|
φD
|
φd
|
t
|
φF
|
|
DM-30C
|
285～290～295
|
310
|
290
|
M12
|
270
|
10
|
8
|
252
|
|
DM-38C
|
290～295～300
|
390
|
370
|
M16
|
320
|
10
|
8
|
324
|
|
DM-45C
|
360～365～370
|
460
|
440
|
M16
|
365
|
12
|
10
|
390
|

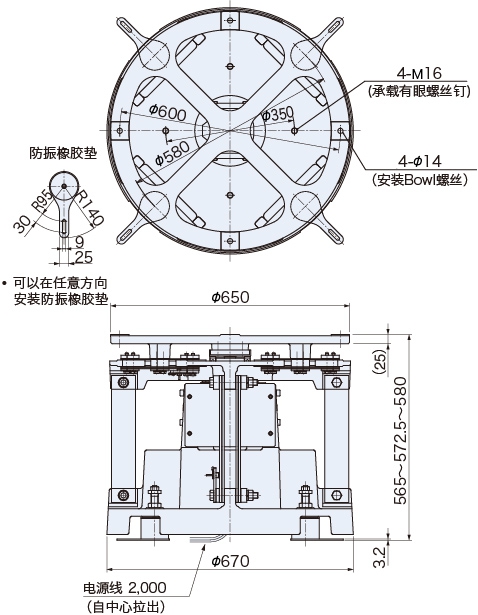

外形尺寸图
DM-65C
