LFG系列直线型振动本体
滑槽的适用范围广泛，实现了最佳搬运。
• 能装配更长更宽的滑槽
• 稳定振动输送
• 提高了可承受重量
• 驱动部的尺寸与旧型基本相同
随着使用变频控制器，不需要，不需要进行板弹簧调整和芯间隔调整。安装和定位都变得简单，飞跃性地实现了使用简便化，而且通过调整后部平衡块的位置，谁都可以简单地调整搬运不均。并且横向摇晃少，几乎不发生与零件供料机之间的振动干涉。因此容易与零件供料机进行组合，实现了稳定的搬运。有3种系列，能满足各种组合条件。可以相应工件的大小、形状进行选择。
特 长
• 能装配更长更宽的滑槽
可振动输送在装配比旧型更长更宽的滑槽下
• 稳定振动输送
使用独自研发的橡胶防振弹簧解决了错位问题，实现了稳定的振动输送
• 提高了可承受重量
能装配更长的滑槽的同时也提高了可承受重量
• 驱动部的尺寸与旧型基本相同
※滑槽的安装尺寸与旧型不同
驱动部的大小几乎与旧型尺寸相同下加大了能力

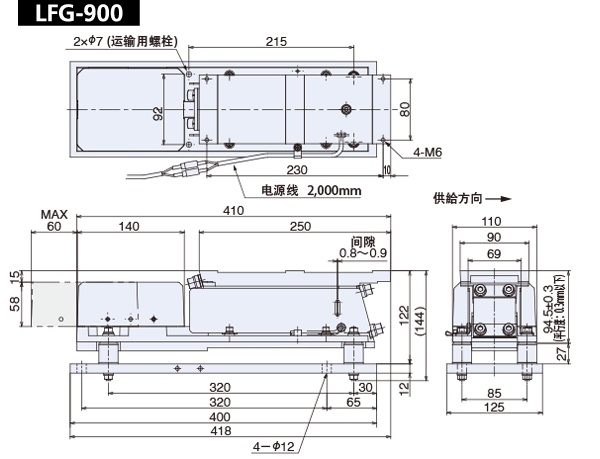

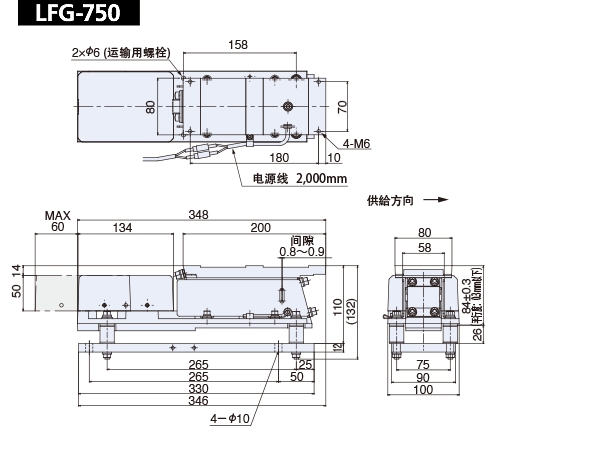

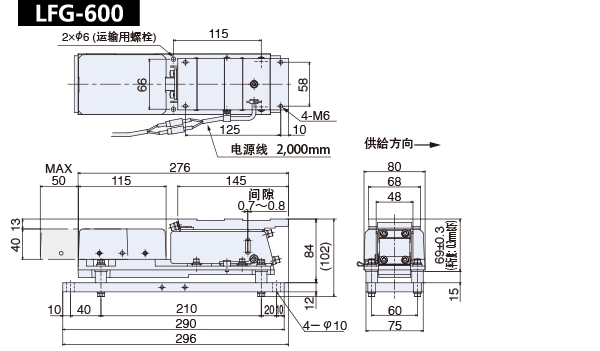

外形尺寸图
规 格
|
型 号
|
LFG-600
|
LFG-750
|
LFG-900
|
|
额定电压 (V)
|
200
|
|
额定电流 (A)
|
0.2
|
0.37
|
0.41
|
|
振动频率 (Hz)
|
80〜110
|
80〜110
|
80〜110
|
|
驱动部分净重 (kg)
|
7.4
|
13.2
|
19.6
|
|
板弹簧角度 (度)
|
15
|
|
最大振幅(mm)
|
0.65
|
0.75
|
0.9
|
|
电源线横截面积 (mm2)
|
0.75×3芯
|
|
适用控制器
|
AC 200V
|
C10-1VF / C10-1VFEF
|
|
AC 100V
|
C10-1VF+C10-TR / C10-1VFEF+C10-TR
|
LFG系列滑槽式样及基准价值 单位:mm
|
型 号
|
最大长度
|
最大宽度
|
最小厚度
|
重量范围
（kg）
|

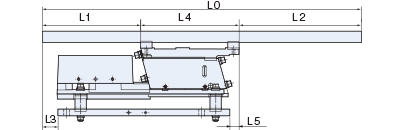

基准位置（滑槽全长最大时）
|
|
L0
|
L1
|
L2
|
L3
|
L4
|
L5
|
|
LFG-600
|
600
|
50
|
10
|
1.4〜3.6
|
600
|
180
|
275
|
29
|
145
|
6
|
|
LFG-750
|
750
|
65
|
14
|
2.2〜5.4
|
750
|
220
|
330
|
74
|
200
|
16
|
|
LFG-900
|
900
|
75
|
18
|
4.0〜9.8
|
900
|
260
|
390
|
92
|
250
|
18
|
