特 长 • 对地面低反作用力减少设计 通过梳理驱动单元机制，对地面低反作用力与现有的板弹簧防振型相比大幅降低。 • 不需进行板弹簧和芯间隙调整 应用装备的C10系列变频数码控制器，不需要进行板弹簧调整以及芯间隙调整。 • 没有振动干涉 因为中频振动范围（全波和现有波之间），在与其他零件供料机组合中，不会出现振动干涉。 • 均等的滑槽振动角度 整体滑槽振动角度变得均等，零件搬运有了飞跃性的提高，变得更加顺畅。 • 低功耗 驱动接近共振范围从而使得在低电流中得到足够的能量。
规 格
型 号
LFBR-350B
LFBR-450B
LFBR-600B
额定电压 (V)
200
额定电流 (A)
0.12
0.14
0.28
振动频率 (Hz)
95〜120
75〜110
75〜90
驱动单元净重 (kg)
3.5
5.5
10.5
板弹簧角度 (度)
12
15
最大振幅(mm)
0.60
0.65
0.75
电源线横截面积 (mm2)
0.75×3 芯
适用控制器
AC200V
C10-1VF/C10-1VFEF
AC100V
C10-1VF＋C10-TR/C10-1VFEF＋C10-TR

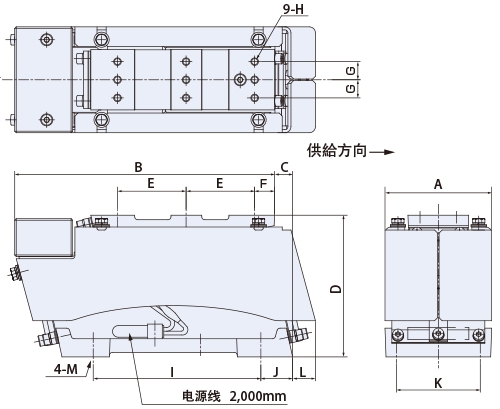

外形尺寸图
尺寸表 单位：mm
A
B
C
D
E
F
G
H
I
J
K
L
M
70
170.5
93.5
45
13
M5
110
21
55
M8
80
205
20
107.5
14
M6
130
38
60
95
274.5
25.5
133
75
16.5
19
190
46
M10

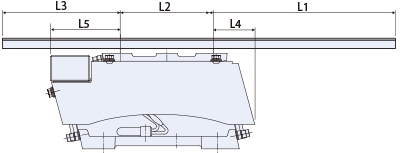

LFBR系滑槽结构图
滑槽规格及悬臂 单位:mm
最大长度
最大宽度
最小厚度
重量范围 (kg)
基准位置（滑槽全长最大时）
L1
L2
L3
L4
L5
350
40
9
0.4〜1.2
110〜150
90
30〜110
39
67.5
450
1.2〜2.3
150〜190
70〜150
82
600
2.3〜4.0
200〜250
150
90〜200
108
