LFB/HLFB系列直线型振动本体
最适合于微小部件、平扁的部件、精密部件的板弹簧防振型。
• 工件的“跳动”大幅度减少
由于可以得到最佳的振动特性，所以工件的跳动少，大幅度地提高了供给能力。
• 体积小、高精度
可以高精度地搬运实现了高速处理化的微小、精密部件的小体积类型。
• 振动反力1/3（HLFB-04C）
改善可动台和固定台的平衡，把振动反力减低为旧型的1/3。
• 实现了工件搬送速度的均一（HLFB-04C）
改善板簧的安装角度，实现了从滑槽入口到出口的均一搬送速度及安定供料。
• 滑槽安装口共14处（HLFB-04C）
可动台的滑槽安装口从旧型的4处增加到14处，可随意安装滑槽。

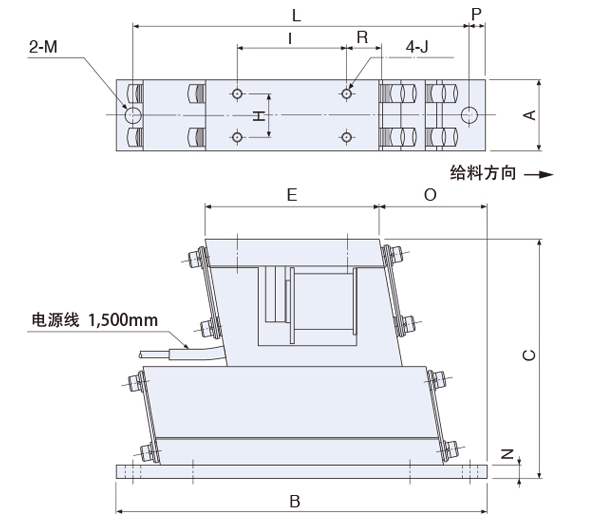

外形尺寸图
LFB-02/04・HLFB-02

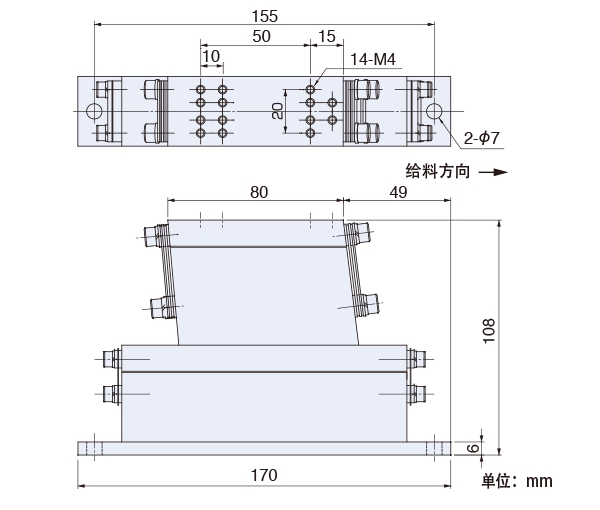

外形尺寸图
HLFB-04C
规 格
|
型 号
|
额定电压(V)
|
额定电流(A)
|
振动频率(Hz)
|
净重(kg)
|
标准型适用控制器
|
|
LFB-02
|
100/110
|
0.12
|
100〜180
|
1.2
|
C10-1VF
C10-1VFEF
C9-03VFTC
|
|
LFB-04
|
100/110
200/220
|
0.16
0.08
|
100〜180
|
2.7
|
|
HLFB-02
|
100/110
|
0.25
|
220〜360
|
1.2
|
|
HLFB-04C
|
100/110
|
0.30
|
220〜360
|
2.7
|
|
型 号
|
A
|
B
|
C
|
E
|
H
|
I
|
J
|
L
|
M
|
N
|
O
|
P
|
R
|
|
LFB/HLFB-02
|
22
|
130
|
86
|
65
|
15
|
40
|
M3
|
120
|
φ6
|
4.5
|
45
|
5
|
13
|
|
LFB-04
|
32
|
170
|
108
|
80
|
20
|
50
|
M4
|
155
|
φ7
|
6
|
49
|
7.5
|
15
|
|
适用的直线供料机
|
最大长度
|
最大宽度
|
最大净重（kg）
|
|
LFB/HLFB-02
|
180
|
20
|
0.2
|
|
LFB-04
|
240
|
30
|
0.4
|
|
HLFB-04C
|
240
|
30
|
0.4
|
备注：请以驱动部分为中心分开安装滑槽。
