LF系列螺旋弹簧防振直线型振动本体
大容量电磁驱动单元正面及背面具有高强度的螺旋弹簧，以及通过调整振幅角度进行驱动，以快速、稳定、沿直线搬运大型工件。低床式半波驱动提供均等的振幅及振动频率以消除高容量大型工件搬运不均。
特 长
• 大型供料机顺畅的进行工件搬运
通过调整板弹簧角度，可保持工件顺畅搬运的大型防振供料机。
• 快速、稳定的搬运大型高容量工件
具有极高的搬送能力,大容量的大型工件也可进行高速安定的搬送。
• 使用专用控制器可利用自动追踪功能
与C10-3VFEF数码控制器配套使用，可利用自动追踪功能

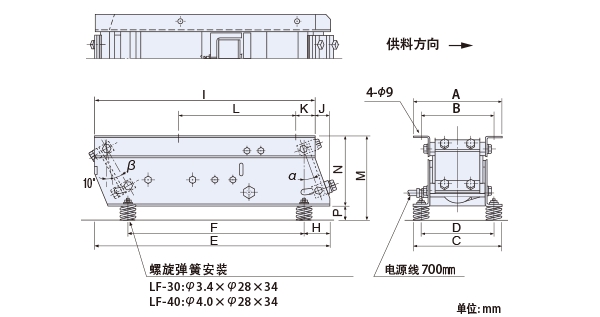

外形尺寸图
规 格
|
型 号
|
板弹簧调整角度
|
额定电压
(V)
|
额定电流
(A)
|
振动频率
(Hz)
|
净重
(kg)
|
电源线横截面积
(m㎡)
|
标准型适用控制器
|
|
α
|
β
|
|
LF-30
|
0゜〜20゜
|
10゜〜30゜
|
200/220
|
1.5
|
50〜90
（*50/60）
|
25
|
1.25×3 芯
|
C10-3VF/3VFEF
C4-5B
|
|
LF-40
|
0゜〜20゜
|
10゜〜30゜
|
200/220
|
1.6
|
50〜90
（*50/60）
|
33
|
|
型 号
|
A
|
B
|
C
|
D
|
E
|
F
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
P
|
|
LF-30
|
182.4
|
156.4
|
180.4
|
150.4
|
410
|
295
|
55
|
380
|
30
|
40
|
190
|
162
|
132
|
30
|
|
LF-40
|
196.4
|
166.4
|
186.4
|
154.4
|
500
|
375
|
55
|
470
|
30
|
40
|
250
|
177
|
147
|
30
|
|
适用直线供料机
|
最大长度
|
最大宽度
|
最大净重(kg)
|
|
LF-30
|
650
|
120
|
3.5
|
|
LF-40
|
750
|
150
|
5.5
|
备注：请以驱动部分为中心分开安装滑槽
