    底圈系列

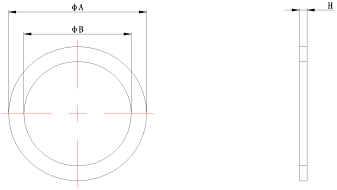

                                    标准底圈外形尺寸图





                                    尺寸表                                                                                                                                                                  单位：mm

    料号 标准底圈型号 材质 φA φB H 适用底盘型号 适用顶盘类型
    050101 D140A A3 140 100 10 (原)神钢EA-15B 怡合达YT-150GP
    		桶型体 渐开线
    050102 D180A A3 180 140 10 (原)神钢EA-20B 怡合达YT-200GP 怡合达YT-200 桶型体 渐开线
    050103 D220A A3 220 180 10 (原)神钢EA-25 (原)神钢ER-25B 怡合达YT-250 桶型体 渐开线
    050104 D260A A3 260 220 10 (原)神钢EA-30 (原)神钢ER-30B 怡合达YT-300 桶型体 渐开线
    050105 D320A A3 320 260 10 (原)神钢EA-38 (原)神钢ER-38B 怡合达YT-350 桶型体 渐开线
    050106 D380A A3 380 320 10 (原)神钢EA-38 (原)神钢ER-38B 怡合达YT-400 桶型体 渐开线
    050107 D410A A3 410 320 10 (原)神钢EA-45 (原)神钢ER-45B 怡合达YT-400 桶型体 渐开线
    050108 D500A A3 500 410 10
    		(原)神钢ER-55B 怡合达YT-500 桶型体 渐开线
    050109 D580A A3 580 500 10
    		(原)神钢ER-65B 怡合达YT-650 桶型体 渐开线

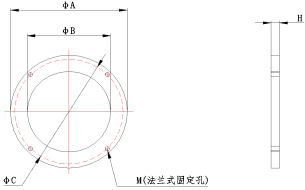

                                    法兰底圈外形尺寸图




                                    尺寸表                                                                                                                                                                  单位：mm

    料号 法兰底圈型号 材质 φA φB φC H M 适用底盘型号 适用顶盘类型
    050110 D140B A3 140 100 130 10 等分4-M6 (原)神钢EA-15B 桶型体 渐开线
    050111 D180B A3 180 140 170 10 等分4-M6 (原)神钢EA-20B 桶型体 渐开线

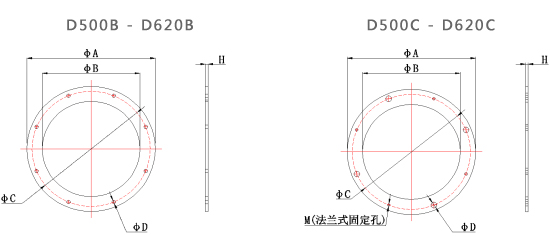

                                    法兰组合底圈外形尺寸图





                                    尺寸表                                                                                                                                                                  单位：mm

    料号 法兰底圈型号 材质 φA φB φC H φD M 适用底盘型号 适用顶盘类型 备注
    050112 D500B A3 500 380 460 10 等分8-φ14
    		（原）神钢 ER-55B 桶型体 渐开线 D500B-D500C产品属于组合工件需配套使用
    050115 D500C A3 500 380 460 10 等分4-φ22.8 等分4-M12
    050113 D620B A3 620 500 580 10 等分8-φ14
    		（原）神钢 ER-65B 桶型体 渐开线 D620B-D620C产品属于组合工件需配套使用
    050116 D620C A3 620 500 580 10 等分4-φ22.8 等分4-M12

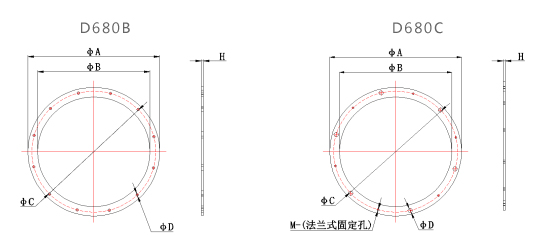

                                    法兰组合底圈外形尺寸图





                                    尺寸表                                                                                                                                                                  单位：mm

    料号 法兰底圈型号 材质 φA φB φC H φD M 适用底盘型号 适用顶盘类型 备注
    050114 D680B A3 680 580 640 10 等分12-φ14
    		（原）神钢 ER-75B 桶型体 渐开线 D680B-D680C产品属于组合工件需配套使用
    050117 D680C A3 680 580 640 10 等分6-φ22.8 等分6-M12
